DM-7b, 寬頻AMT中高音驅動器




© DM-7b寬頻驅動器特點

     DM-7b Dreams 驅動器為 馬克丹尼 運用最新科技及精密組裝工藝所生產的一只模組化、寬頻 AMT中高音單元;基於 AMT氣動原理製作的中高音驅動器,儘管它們在製造工藝及過程上極其困難,已被廣泛認知並證明確為最符合高保真要求的頂級音響再生元件。 經過數年的長期研發,我們所成功推出的 DM-6 DM-7 單元,將是構成  Mark & Daniel 用以開發其第二代 (Mark-II)高端揚聲器系列產品的基石!

     馬克丹尼 先前所開發的
Dreams 寬頻 AMT 驅動器固然在聲音表現上已獲得發燒友的高度評價,然而在實際應用則上相當麻煩,前期編號由 DM-1至 DM-5 AMT 單元在系統安裝時都需要匹配特製的密閉音室,並經過仔細的電路調校以達到較為理想的音響再生要求;新一代研發的緊密模組化 DM-7b 單元,本身已具有經過特別調校的氣密音室構造,可以直接安裝於音箱面板上,負責由 700Hz-22KHz 超過了 5 個八度音程的高透明度純正音響,且使得系統分音器的電路設計也更加簡易。

     新開發的

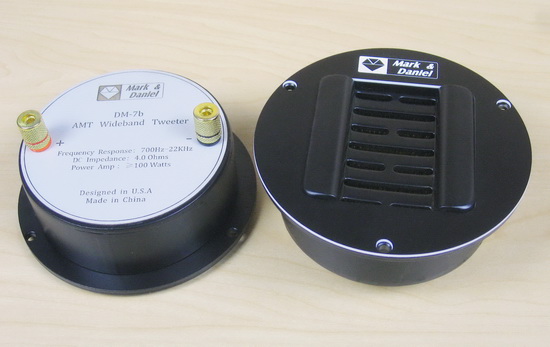

DM-7b 是一只高整合度的 AMT 氣動驅動單元;在整體研製過程中,我們已仔細地針對從材料/結構/安裝工藝/耐用性等各項細節進行優化,因此無論就聲音性能表現、持續高動態演示能力、單元結構強度、應用方便性等評估指標上,都已較前期產品都有著大幅度地改善。 DM-7b 單元的背板上都配備有香蕉端子插座設計,在應用時只要將來自於分音器的中高音配線直接插入香蕉插座即可。





©  DM-7b工作原理


      hi-fi 工業中,最為廣泛使用於製作鋁帶式高音的音膜基材非 Polyimide (也稱為 Kapton) 莫屬;在厚度僅為 0.025mm (1mil) Polyimide 軟性基材上蝕刻出所需的鋁帶線路以便構成具有輕質量、高耐溫 (180-250°C)、高耐候等優異特性的振膜。

     然而,M&D 的研究也顯示: Polyimide 基材所額外必需增加的振動質量及材料硬度,對音膜所期望的完美發聲動作,必然會造成一定程度的妨礙。 為了進一步降低音膜的振動質量並改善 AMT 折疊式音膜的柔順性,馬克丹尼 成功地發展出了一種能夠將現今基材厚度減半的特殊振膜製作工藝;採用了厚度僅達 0.0125mm (0.5mil) 的稀有  Polyimide 材料來製作他最新推出的  Dreams 寬頻 AMT 驅動系列音膜!

     珍貴的
0.5mil 基材不但在成本上數倍於現今普遍採用的 1mil 厚度 Polyimide 材料;在構成  Dreams 音膜系列時更牽涉到許多高難度且非常費時的細部製作技藝。 然而,最終的結果證明瞭這許多的投入完全值得,這只新近開發完成的  DM-7b 驅動單元具有更加理想的暫態反應和聲音品質。

     這只 DM-7b AMT驅動單元,其音膜由 36只微單元所構成、厚度僅為 15微米 (0.0006“) 的鋁質絲帶,使用高耐溫 0.0125mm 超薄型的 polyimide 振膜結合並經摺疊成型,再妥善地以固定於特製的弧型框架之上。 這些對稱摺疊的鋁帶陣列,在音樂電流注入時以直接驅動方式同步地擠壓出(或吸入)足量空氣,可產生具有很高動態的音壓,並能再生低至 700Hz 的中高頻段,高頻響應自然延伸達 22KHz。

     因而, DM-7b 是一隻可以真實再生 700Hz-22KHz、達到 5個八度音程頻率響應的模組化寬頻驅動器;DM-7b 同時具有很大的總和振膜面積 (其振膜相當於38只的1吋半球型高音單元),以保證它在整個工作頻段內有著優異的承載功率能力、及產生很高的 SPL 再生音壓和極低的頻率調制失真 (FMD)

     DM-7b 內置的大面積鋁帶發音振膜,整張地被沉浸在一個由多只大型釹磁鐵 (NdFeB) 所組成的超強磁回路之中,以相當複雜和昂貴的磁路系統來確保發音效率、振膜的操作在線性控制範圍內、並達到了自 700Hz 至 10KHz 的寬廣頻帶範圍內,保持水準軸向 ±30度(-5dB)極其優異的均勻擴散要求; 而在垂直軸向,則僅有低度的擴散性,避免了來自於天花板和地板所造成的不良反射,增進了聆聽時的清晰度;這種尖銳的垂直擴散特性,也特別有助於在構建大型 line-array 揚聲器系統時,可有效降低發聲單元之間的互擾現象。

     典型的  DM-7b AMT 寬頻驅動器,直流阻抗為 4.0歐姆 (±0.2歐姆),在整個 DC-30KHz 頻段範圍呈電阻性,沒有諧振點出現、也沒有串聯電感或寄生電容影響;這種近乎直線的阻抗特性,對功率放大器的穩定操作和分音網路的設計都是極其有利的。 DM-7b 在接近低頻截止點時的衰落 (roll-off) 斜率很高,對低於 700Hz 的輸入信號並不產生失真,也不會如其它單體般發出“喀答”聲,只是受到基材自然剛性的限制而單純地不響應,因此在設計分音網路上非常容易。 DM-7b 的尺寸為  (外徑) Ф120mm x (厚)36mm, 厚實的鐵框結構極為強固,每只單體重量則達到了 960克。

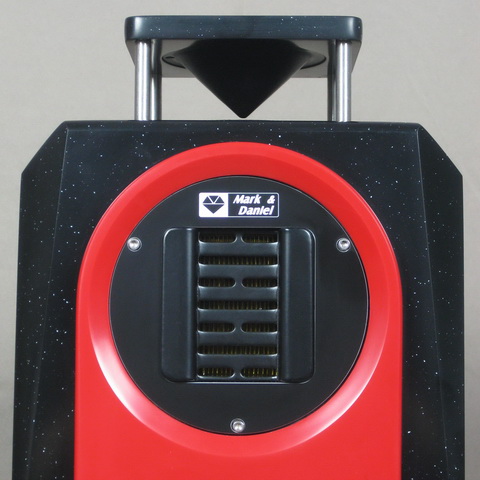

          DM-7b 在中頻段的平均發聲效率約為 85dB/2.83V/1m; 馬克丹尼 建議的兩音路分頻點為不低於 700Hz。具備多用途特性的  DM-7b Dreams AMT 驅動器可以配合各種音箱設計,或採用多只  DM-7b 單元用以疊接成為大型喇叭陣列(line-array)也是追求絕對音響的超級玩家們的最佳選擇。










     不同於傳統高音喇叭單元的流水線生產方式,馬克丹尼Dreams 寬頻 AMT 單元在工藝制程上和調試作業上都非常繁複耗時,在本質上就是一款珍貴的科技工藝作品。



© 寬頻驅動器規範

單元名稱: DM-7b Dreams AMT驅動器
頻率響應: 700Hz - 22KHz
直流阻抗: 4.0 歐姆 (±0.2 歐姆)
平均效率: 85dB/2.83V/1m
匹配功放: ≥ 100 Watts

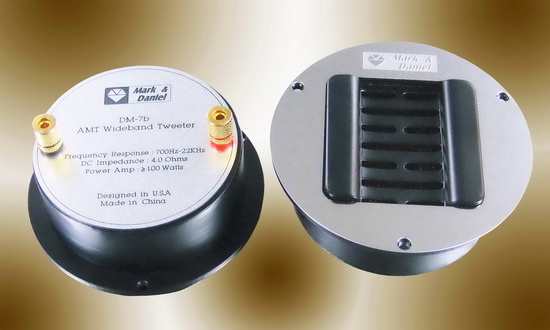

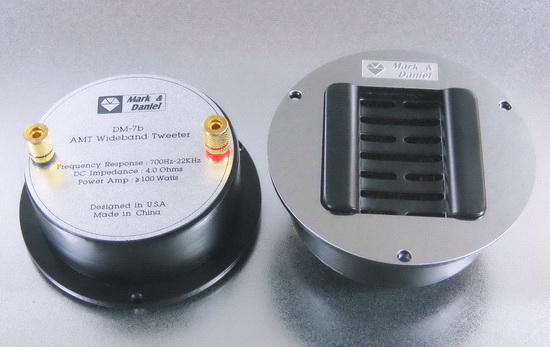

面板材料選項:- 鏡面打磨不銹鋼銀色面板
          - 法國Gravoply® 黑色面板
接線方式: 香蕉端子插接
外觀尺寸: 外徑Ф120mm x 厚36mm
單元淨重: 960克 (2.1磅)
