Ultrumax-Sub-Ia

- 秦之雷霆 -

重低音+功放 音箱






Ultrumax-Sub-Ia 简介



     这只由 马克丹尼 推出,适用于一般中型/小型聆听空间使用、以人造石手工打造具有优雅外观、拥有高性价比的 秦之雷霆 Sub-Ia 音箱不仅仅只是一只传统上意义的超低音喇叭;它还是 Mark & Daniel 专门为了妥善搭配 Ultrumax 系列产品中的:

Ultrumax-U1aUltrumax-U2aUltrumax-CenterUltrumax-U2a-STUltrumax-M1 Ultrumax-M1-ST

喇叭单元 所设计的一只 重低音系统+额外配备优质两声道立体功放输出+多种输入端可供选择  的多功能音响设备。 此外 Ultrumax-Sub-Ia 也可有效衔接或利用客户原有的优质音响设备,具有良好经济性及多样化运用弹性。




    配备的 Sub-I/IIa 电子模块,其内部设计采用了 2.1 功放结构;除了本身具备 150W 的功率放大器来推动内装一只卓越的十寸超重低音喇叭;额外还配备了优质的 100Wx2 两声道数字功放输出,对于重视经济考量的客户可有效地节省了购买昂贵功放的费用! 每声道达 100瓦 的功放输出,主要设计可用来驱动 马克丹尼 所配套的多款模组喇叭。 当然,Ultrumax-Sub-Ia 也可作为传统的超低音来使用、或将本设备单纯地当成后级放大器使用,用来驱动其它厂牌的音箱喇叭等用途。



ultrumax-sub1-04-02m.jpg  ultrumax-sub1-03-01m.jpg

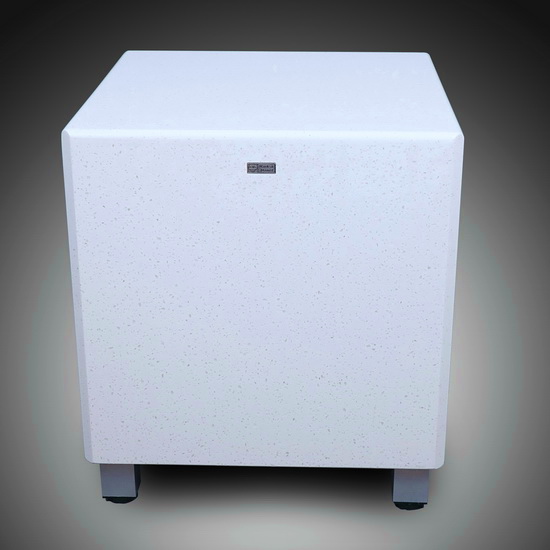

Sub-Ia 重低音音箱结构



     以手工打造、造型优雅简洁但材质高贵的人造石音箱,箱体宽39.0cm x深40.0cm x高37.0cmW15.4”xD15.7”x14.6”),并安装了高度为 6cm (2.4“) 的坚实铝制脚座;总体结构极其强固结实,每只 秦之雷霆  -Sub-Ia 音箱重量高达 28Kg (62 lb)。



     Ultrumax-Sub-Ia 音箱精心选用了一只重达 4.2Kg、采 Ø142x42 巨型磁铁的 HX10a-0.6 十寸重型低音驱动喇叭,以面朝下方式安装于音箱的底部;HX10a 驱动器的 Xmax 线性冲程高达 ±8.0mm,搭配 150W 高功率功放,可承载低至 33Hz (-6dB) 的低失真高音压输出,足以满足一般中型聆听室播放重低音时的需要。


ultrumax-sub1-hx10-2-3m.jpg  ultrumax-sub1-hx10-2-4m.jpg



     马克丹尼Ultrumax 系列 的重低音音箱所精心设计开发的专用 2.1 电子模组,适合于 Ultrumax-Sub-Ia Ultrumax-Sub-IIa 两种音箱所共用(电子模组编号:Sub-I/IIa);它采用了各种上佳材料及完整的多功能衔接架构,三套功放都采用了高性能的 TPA3116 D2 数字功放 SMT 晶片+军工级 PCB、及各种优质的电子零部件所构成,搭配合规足额的开关电源供应器,确保了本套电子功放设备高保真音质及稳定的性能。

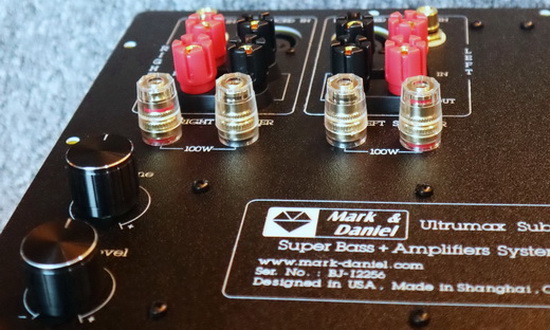

 Ultrumax-Sub-I/IIa 电子模组,面板及使用说明





Ultrumax-Sub-I/IIa 模组的输入/输出区块:







当以 Stereo 左/右两声道信号输入后,Ultrumax-Sub-Ia 音箱就构成了一套 2.1 功放系统;除了音箱本身可用以再生 200Hz 以下的重低音音响外,⑤功放输出端 所提供的标准 100Wx2 左/右声道为全频段输出,设计用以驱动 马克丹尼 Ultrumax-U1aUltrumax-U2a Ultrumax-M1 喇叭来重播 200Hz-20KHz 超宽频段的音乐频率响应。



如将 Ultrumax-Sub-Ia 应用于驱动非 Ultrumax-U1a/-U2a/-M1 系列喇叭 或其它品牌的左/右声道主喇叭时,此时音箱就被当成了传统的超低音使用,用来弥补衔接主声道喇叭低频下限(可调分频点 80Hz-200Hz)的不足。



Line In:

- 为左/右声道 RCA 输入端,连接标准家用 hi-fi 音响如前级放大器、DVD 播放器等设备使用。



Balanced In:

- 为左/右声道 XLR 平衡输入端,通常应用于专业音响、公共音响、或 hi-end 前级音响设备等的平衡信号线接入。



High Level In,High Level Out:

- 当您使用自己原先已备有的优质功放来直接推动 Ultrumax-U1a/-U2a/-M1 系列喇叭的情况下,应将您功放的 R/L 输出使用一对喇叭线先接入对应的, 然后用另一对喇叭线由 接到 Ultrumax-U1a-U2a-M1 等扬声器的背面端子;这时候的 Sub-Ia 音箱就被当成纯粹的超低音喇叭使用,用来再生 200Hz 以下的重低频响应。此时空余连接的功放输出无需使用。



左/右声道输出端:

- 内接 100Wx2 优质数字功放、提供左/右立体声或双声道音响输出端子,使用喇叭线与相应的扬声器连接。



Ultrumax-Sub-I/IIa 电子模组的面板:







Volume:

- 主音量控制器,可同时控制超重低音及 100Wx2 两声道的输出;

- 这个音量控制器具有中点卡位功能;因此除非输入信号强度为不寻常的低落,否则正常使用情况下建议可将旋钮设定在 12点钟 位置,可以保持较为精准的左/右声道平衡输出。



Sub Level:

- 专用于控制 200Hz 以下的超重低音输出。

- 如果客户使用 Sub-Ia 的目的是在于利用它的 100Wx2 功放而无需超低音功能时,将此 Sub Level 旋钮逆时钟关掉即可。



Crossover:

- 控制 Ultrumax-Sub-Ia 音箱的超重低频频段响应,选择分频点由 200Hz80Hz

- 本音箱在与 Ultrumax-U1a/-U2a/-M1 等系列扬声器匹配时,通常直接设定在 200Hz 位置(逆时针到底)附近调整即可。

- 如果 Sub-Ia 接的是用户的其它自有喇叭,请透过试听仔细调教 ⑧Crossover 旋钮至一个最佳的位置,让本超低音音箱与您的喇叭在重低音区段完美地接合。



AC Input 交流电输入区块:

- 本区快包含了标准的三端交流电源插座,3A-5A (Ø5x20mm) 保险丝座,及电源开关三个装置共同构成;请注意适应 110V220V 输入的标示与当地交流电压匹配,以免造成设备损坏。

* 注意:有高压电击危险!非授权检修工作人员请勿尝试打开本模板。



安装使用 Note:

- 根据经验,一般人在应用超低音喇叭的初始阶段多半倾向于调整至较高的重低音音量,尤其在用于欣赏AV影片时更加明显;然而正常播放 hi-fi 音乐时它的重低音并不需要如此夸张,绝大多数音响发烧友对于过于丰富肥大或不平衡的低频响应会强烈感受到再生音乐的不自然或不舒适。

- 不同的考量及设定因素都会影响再生音响系统的整体表现及平衡感;Ultrumax-Sub-Ia 与整体音响系统的搭配需要经过长期试听及仔细调教后才能达到最佳效果。 例如:它的具体摆设位置、与左/右主声道喇叭箱的相关距离、仔细的 ⑦Sub Level 重低音量设置、⑧Crossover 分频点的精细调整等。

- 用户使用超低音喇叭的不同用途也会是另一项影响声音表现的考量因素;您的主要目的是为了用于常规聆听 hi-fi 音乐、经常性地做为背景音乐来播放、或是主要为了欣赏 AV 视听的震撼效果等,它们的最佳设定都有所差异。 因此我们建议用户可根据自己长期聆听经验而将 Ultrumax-Sub-Ia 面板控制器的不同的(时钟)位置记录下来;可以根据不同应用场景来设定不同的音量/分频点等参数,以便获得最适宜个人需要的再生声音效果。

- 由于 Ultrumax-Sub-Ia 可能会根据应用场景不同而时不时地微调设定,因此建议将它放置在比较方便调整控制面板的摆位上。



ultrumax-sub1-02-01m.jpg  ultrumax-sub1-11-2m.jpg



产品规范:

產品名稱:秦之雷霆 Ultrumax-Sub-Ia 功放+重低音 音箱

內建功率放大器; Class-D, 超低音 150Wx1,立体声 100Wx2

Line-level 輸入靈敏度: 500mV r.m.s. @ 10KΩ

Hi-Level 輸入靈敏度: 1V r.m.s. @ 10KΩ

低通濾波器控制範圍: 200Hz - 80Hz

频率响应: 33Hz – 200Hz

AC 電源輸入電壓: AC 110V 60Hz, 或 220V 50Hz

待機靜態耗電量: ≤ 10 Watts

最大功率消耗: 250 Watts,连续

音箱材料: Compound Artificial Marble

标准箱體顏色: - 幻影白:  (Code: MD1011)

      黑色满天星: (Code: MD1423)

音箱尺寸: W39 x D40 x H 37cm (W15.4”xD15.7”x14.6”)

整體尺寸(含基座):W39 x D40 x H 45cm (W15.4”xD15.7”x17.8”)

每單元總重:28公斤 (62磅)

* 注:由于各国电源插座标准不同,本机的每套标准包装内未含AC电源线
