DM-6b, 寬頻AMT超高音驅動器

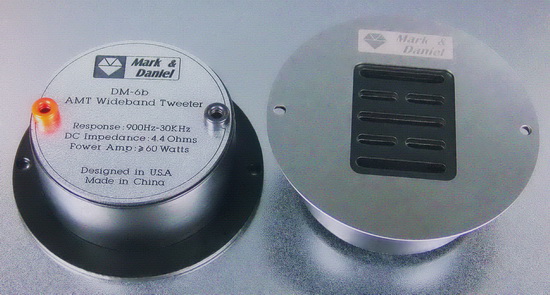

© DM-6b 驅動器特點


          DM-6b款 Dreams驅動器為 馬克丹尼運用最新科技及精密組裝工藝所生產的一只模組化、寬頻 AMT超高音單元;基於 AMT氣動原理製作的中高音驅動器,儘管它們在製造工藝及過程上極其困難,已被廣泛認知並證明確為最符合高保真要求的頂級音響再生元件。 經過數年的長期研發,我們所成功推出的 DM-6及 DM-7單元,將是構成  Mark & Daniel 用以開發其第二代 (Mark-II)高端揚聲器系列產品的基石!

         馬克丹尼先前所開發的 Dreams AMT寬頻驅動器固然在聲音表現上已獲得發燒友的高度評價,然而在實際應用上則相當麻煩,前期編號由 DM-1至 DM-5等 AMT單元在系統安裝時都需要匹配特製的密閉音室,並經過仔細的電路調校以達到較為理想的音響再生要求;新一代研發的緊密模組化 DM-6b超高音單元,本身已具有經過特別調校的氣密音室構造可以直接安裝於音箱面板之上,負責由 900Hz-30KHz超過了5個八度音程的高透明度純正音響,且使得系統分音器的電路設計也更加簡易。

        新開發的 DM-6b寬頻超高音是一只高整合度的 AMT氣動驅動單元;在整體研製過程中,我們已仔細地針對從材料/結構/安裝工藝/耐用性等各項細節進行優化,因此無論就聲音性能表現、持續高動態演示能力、單元結構強度、應用方便性等評估指標上,都已較前期產品都有著大幅度地改善。

         DM-6b 的背板上都配備有香蕉端子插座設計,在應用時只要將來自於分音器的中高音配線直接插入香蕉插座即可;在 DM-6b單元內部還安裝了自複型保險絲可以有效的保護來自於功放可能產生的不正常DC直流或是超出了正常承受能力的強大的驅動電流/音量,當狀況解除後這只自複保險絲即可回復正常連接狀態。

         Mark & Daniel 過去經常收到來自於世界各地、對於我們卓越AMT驅動器的購買要求,以便構建他們依照自己構想所設計的揚聲器系統;為了回應需求,也基於 DM-6b在各項應用匹配上所具有的良好特性,馬克丹尼正式同意開放 DM-6b單元提供給世界各地的 DIY發燒友及 OEM需求廠家使用!





© DM-6b 工作原理

         現今 hi-fi 工業中,最為廣泛使用於製作鋁帶式高音的音膜基材非 Polyimide (也稱為 Kapton) 莫屬;在厚度僅為  0.025mm (1mil) 的 Polyimide 軟性基材上蝕刻出所需的鋁帶線路以便構成具有輕質量、高耐溫(180-250°C)、高耐候等優異特性的振膜。

         然而,M&D 的研究也顯示:  Polyimide 基材所額外必需增加的振動質量及材料硬度,對音膜所期望的完美發聲動作,必然會造成一定程度的妨礙。 為了進一步降低音膜的振動質量並改善 AMT折疊式音膜的柔順性,馬克丹尼 成功地發展出了一種能夠將現今基材厚度減半的特殊振膜製作工藝;採用了厚度僅達 0.0125mm (0.5mil) 的稀有 Polyimide 材料來製作他最新推出的 Dreams寬頻 AMT驅動系列音膜!

         珍貴的 0.5mil 基材不但在成本上數倍於現今普遍採用的 1mil 厚度 Polyimide 材料;在構成  Dreams音膜系列時更牽涉到許多高難度且非常費時的細部製作技藝。 然而,最終的結果證明瞭這許多的投入完全值得,這只新近開發完成的 DM-6b 驅動單元具有更加理想的暫態反應和聲音品質。

         這只 DM-6 AMT超高音驅動單元,其音膜由38只微單元所構成、厚度僅為 15微米 (0.0006“) 的鋁質絲帶,使用高耐溫 0.0125mm 超薄型的 polyimide 振膜結合並經摺疊成型,再妥善地以固定於特製的弧型框架之上。 這些對稱摺疊的鋁帶陣列,在音樂電流注入時以直接驅動方式同步地擠壓出(或吸入)足量空氣,可產生具有很高動態的音壓,並能再生低至 900Hz (附注1)的中高頻段,高頻響應自然延伸達 30KHz。

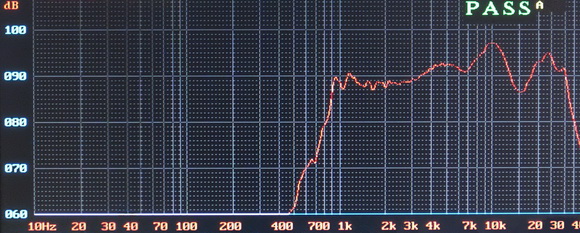

DM-6b典型頻率響應 (測量於50cm自由空間距離,串聯30 MFD 電容時)


         因而, DM-6b 是一隻可以真實再生 900Hz-30KHz、達到跨越 五個八度音程 以上頻率響應的模組化寬頻超高音驅動器;DM-6b 同時具有很大的總和振膜面積 (其振膜相當於18只的1吋半球型高音單元),以保證它在整個工作頻段內有著優異的承載功率能力、及產生很高的 SPL 再生音壓和極低的頻率調制失真 (FMD) 值。

         DM-6b 內置的大面積鋁帶發音振膜,整張地被沉浸在一個由多只大型釹磁鐵 (NdFeB) 所組成的超強磁回路之中,以相當複雜和昂貴的磁路系統來確保發音效率、振膜的操作在線性控制範圍內、並達到了自 900Hz至 12KHz的寬廣頻帶範圍內,保持水準軸向 ±30度(-5dB) 極其優異的均勻擴散要求; 而在垂直軸向,則僅有低度的擴散性,避免了來自於天花板和地板所造成的不良反射,增進了聆聽時的清晰度;這種尖銳的垂直擴散特性,也特別有助於在構建大型 line-array 揚聲器系統時,可有效降低發聲單元之間的互擾現象。

         典型的  DM-6b AMT 寬頻驅動器,直流阻抗為 4.4歐姆 (±0.2歐姆),在整個 DC-30KHz 頻段範圍呈電阻性,沒有諧振點出現、也沒有串聯電感或寄生電容影響;這種近乎直線的阻抗特性,對功率放大器的穩定操作和分音網路的設計都是極其有利的。 DM-6b 在接近低頻截止點時的衰落 (roll-off) 斜率很高,對低於 900Hz 的輸入信號並不產生失真,也不會如其它單體般發出“喀答”聲,只是受到基材自然剛性的限制而單純地不響應,因此在設計分音器網路上非常容易。 DM-6b 的尺寸為 (外徑) Ф100mm x (厚)32mm, 厚實的鐵框結構極為強固,每只單體重量則達到了 550克。


         DM-6b 在中頻段的平均發聲效率約為 85dB/2.83V/1m; 馬克丹尼 建議的兩音路分頻點為不低於 900Hz。具備多用途特性的  DM-6b Dreams AMT 驅動器可以配合各種音箱設計,或採用多只  DM-6b 單元用以疊接成為大型喇叭陣列(line-array)也是追求絕對音響的超級玩家們的最佳選擇。

         為了匹配音箱設計達到更為美觀效果,馬克丹尼 對DM-7b單元提供了兩種的面板選項:1)鏡面打磨不銹鋼銀色面板;2)法國Gravoply® 黑色面板,以供客戶選擇。







         不同於傳統半球式高音喇叭單元的流水線生產方式,馬克丹尼的 Dreams 寬頻AMT 單元在工藝制程上和調試作業上都非常繁複耗時,在本質上就是一款珍貴的科技工藝作品。



© 寬頻驅動器規範:

驅動器名稱:  DM-6b Dreams AMT 超高音單元
參考價格: US$280/每對
頻率響應: 900Hz - 30KHz
直流阻抗:    4.4 歐姆 (±0.2 歐姆)
平均效率:    85dB/2.83V/1m
匹配功放:    ≥ 60 Watts, continuous
面板材料選項:- 鏡面打磨不銹鋼銀色面板
                            - 法國Gravoply® 黑色面板
接線方式:   香蕉端子插接
外觀尺寸:   外徑Ф100mm x 厚32mm
單元淨重:   550克 (1.2磅)



* 附注1:馬克丹尼另備有 DM-6a款式的 AMT寬頻超高音驅動器可將單元的頻響降至 500Hz以滿足特殊要求,例如應用在 di-polar結構的大型喇叭陣列系統上;然而運用 DM-6a單元必須匹配適當設計的箱體結構以及其分音均衡等化器須進行精密測試過程,因而僅適合於專業音響工程師使用。
