Ultrumax-Sub-IIa

- 秦之大乐 -

主动式 重低音喇叭箱





 Ultrumax-Sub-IIa 简介

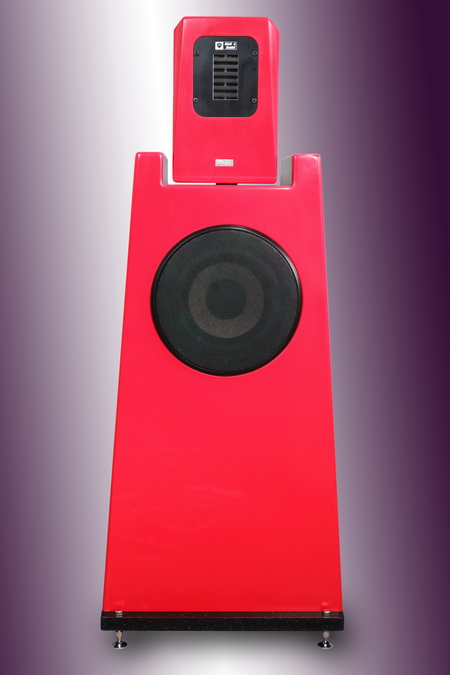

    以人造石手工打造、构思造型源于中国秦风格的 秦之大乐 Ultrumax-Sub-IIa 音箱,并不仅仅只是一只传统上意义的主动式(有源)超低音喇叭;基于 -秦之颠覆- 概念下所开发的每对两只音箱被分别独立应用于左/右主声道,除了较 -Sub-Ia 具有更强大的重低音播放能力外,它还被设计专用于结合承载您所选用 马可丹尼 Ultrumax 系列的

Ultrumax-U1a Ultrumax-U2aUltrumax-U2a-STUltrumax-M1、及 Ultrumax-M1-ST

等任一款式的喇叭单元,从而构成了升级版具有超重低音能力的独立声道全频段落地式落地式扬声器系统,适合用于中大型的聆听室使用。

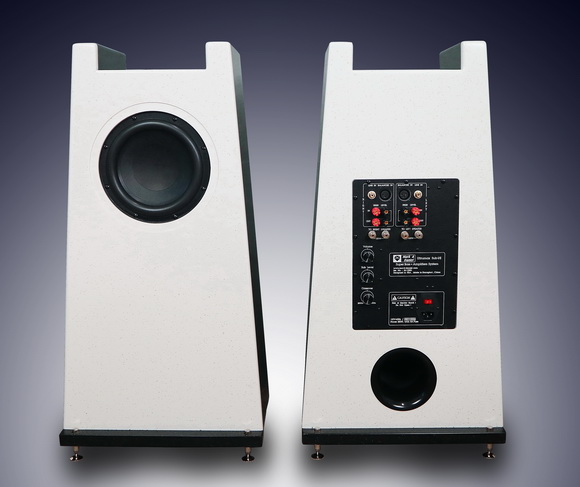

    安装在音箱背面的 Sub-I/II 电子模块板,除了本身具备了150W 的功率放大器来推动 Ultrumax-Sub-IIa 内装的一只卓越八寸超重低音喇叭;额外内建配备的优质 100W数字功放输出,可完美地匹配驱动在音箱上方所安装的 Ultrumax-U1a/-U2a/-M1 等模组喇叭,对于重视经济考量的客户可有效地节省了购买额外功放的费用!







-Sub-IIa 主动式重低音音箱结构

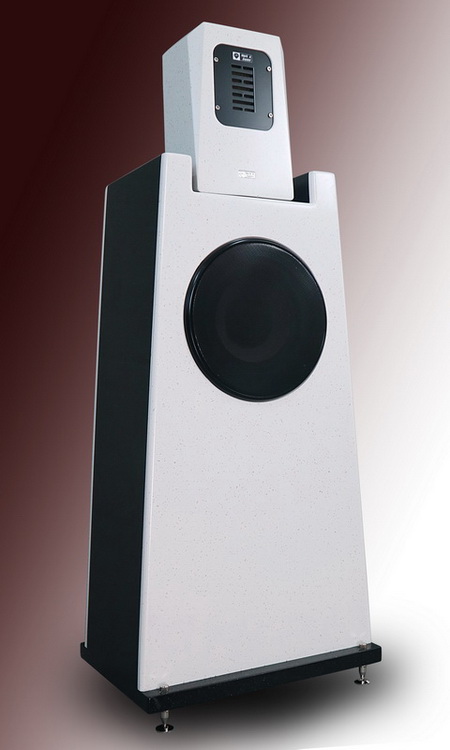

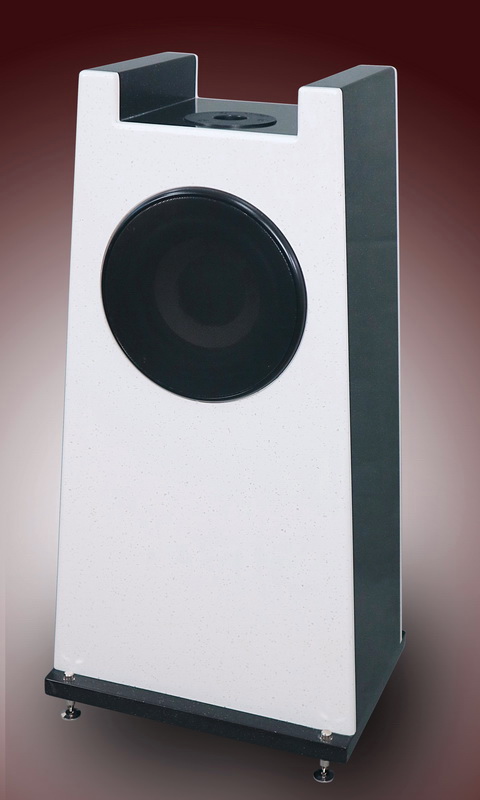

   基于秦刀币映象、设计造型简洁优雅但运用了高贵材质的手工打造人造石音箱,箱体总宽40cm x深30cm x高80cmW15.7”xD11.8“xH31.5”);箱体结构极其强固结实,每只真材实料的 -Sub-IIa 音箱重量高达 34Kg (75 lb)。 秦之大乐 Ultrumax-Sub-IIa 音箱与 AMT 超宽频喇叭结合时的系统安装高度为:与 Ultrumax-U1a 喇叭单元结合时的总高度100cm,与 Ultrumax-U2a 喇叭单元结合时的总高115cm,在与 Ultrumax-U2a-ST 款单元结合时的总高提升至121cm;Ultrumax-M1 鉴听喇叭结合时的总高度 103cm在与 Ultrumax-M1-ST 款单元结合时的总高提升至 109cm





    每只 秦之大乐 Ultrumax-Sub-IIa 音箱精心选用了一只重达 2.3Kg、采 Ø120x35 大型磁铁的 HX8.0-0.6 八寸重型低音驱动喇叭安装于音箱面板;HX8.0-0.6 驱动器的 Xmax 线性冲程高达 ±7.5mm,搭配 150W 高功率功放,可承载低至 33Hz (-6dB) 的低失真高音压输出,足以满足一般中型以上聆听室播放重低音时的需要。

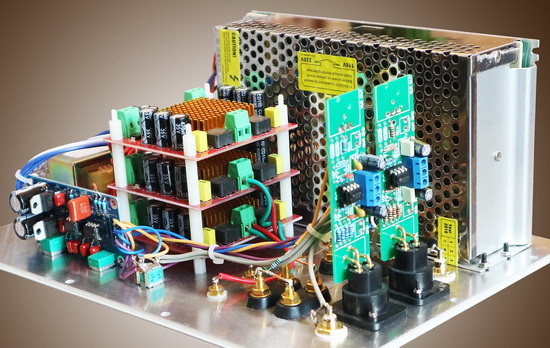

    马克丹尼 为 Ultrumax 系列的重低音音箱所精心设计开发的专用 2.1 电子模组,同时适用于 Ultrumax-Sub-Ia  Ultrumax-Sub-IIa 两款音箱(电子模组编号:Sub-I/IIa);它采用了各种上佳材料及完整的多功能衔接架构,三套功放都采用了高性能的 TPA3116 D2 数字功放 SMT 晶片+军工级 PCB、及各种优质的电子零部件所构成,搭配合规足额的开关电源供应器,确保了本套电子功放设备高保真音质及稳定的性能。




    将 Ultrumax-U1a/-U2a/-M1等喇叭单元安装在 Ultrumax-Sub-IIa 音箱上的工作十分简易:只须将配备的金属棒先插入 -Sub-IIa 音箱顶部的托盘孔中,然后沿着将要搭配的 -U1a -U2a 扬声器底部的底座托盘孔位,妥善平顺地插入金属棒体上即可稳固置放;安装时注意如图所示,先在金属柱体的两头距离顶部各约 1cm (0.4”)范围套上一只工业级O型胶圈,然后再平缓地插入底座托盘内,这样即可确保安装的音箱保持稳固不随意摆动。


ultrumax-sub2-13-2m.jpg ultrumax-sub2-8m.jpg

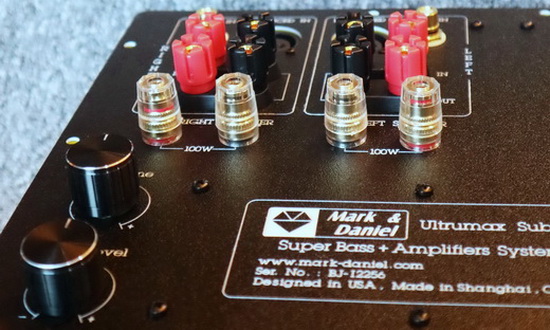

 Ultrumax-Sub-I/IIa 电子模组,面板及使用说明

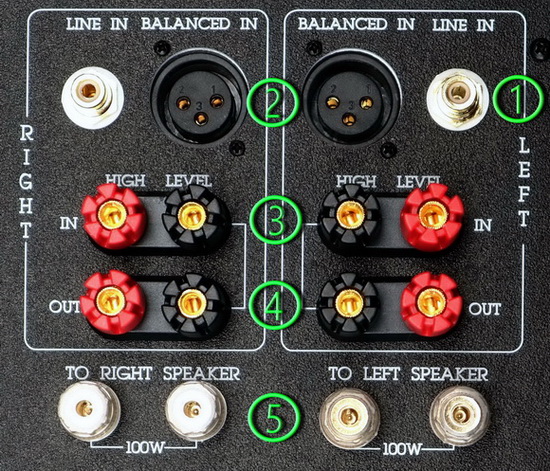

Ultrumax-Sub-I/IIa 模组的输入/输出区块:



    由于 Ultrumax-Sub-IIa 系统使用了两只独立的左/右声道重低音音箱,因此将立体声信号分别输入至音箱背板的 Ultrumax-Sub-I/IIa 模组所对应的左声道 (Left) 或是右声道 (Right) 即可;当左/右两声道信号输入后,Ultrumax-Sub-IIa 音箱就构成了一套 独立声道音响系统。 除了音箱本身可用以再生 200Hz 以下的重低音音响外,利用 功放输出端 对应提供的 100W 功放输出端以一对喇叭线连接安装在音箱上方的 Ultrumax-U1a/-U2a/-M1 等喇叭单元端子,用来重播 200Hz-20KHz 超宽频段的音乐频率响应。






 Line In:

- 为左/右声道 RCA 输入端,连接标准家用 hi-fi 音响如前级放大器、DVD 播放器等设备使用; 安装在 Ultrumax-Sub-IIa 音箱的情况下,RCA 信号线仅单独连接至对应的左声道或右声道即可。



 Balanced In:

- 为左/右声道 XLR 平衡输入端,通常应用于专业音响、公共音响、或 hi-end 前级音响设备等的平衡信号线接入;安装在 Ultrumax-Sub-IIa 音箱的情况下,平衡信号线仅单独连接至对应的左声道或右声道即可。



 High Level In,④ High Level Out:

在应用 Ultrumax-Sub-IIa 音箱的情况且当您打算使用自己原已备有的优质功放来直接推动 Ultrumax-U1a-U2a  -M1 喇叭的情况下,应先将您功放输出端使用一对喇叭线接到对应的左/右声道的端子, 然后使用另一对喇叭线由 ④ 接到音箱上方的 Ultrumax-U1a/-U2a/-M1 的背面端子;这时的两只 Sub-IIa 音箱就被当成了纯粹的超低音喇叭使用,用来再生 200Hz 以下的重低频响应,而此时空余连接的功放输出无需使用。



 左/右声道输出端:

- 在应用 Ultrumax-Sub-IIa 音箱并同时驱动 AMT 超宽频喇叭情况下, 内接 100W 优质数字功放输出至对应的左声道或右声道的音响输出端子,使用一对喇叭线与安装在音箱上方的 Ultrumax-U1a/-U2a/-M1 扬声器连接。

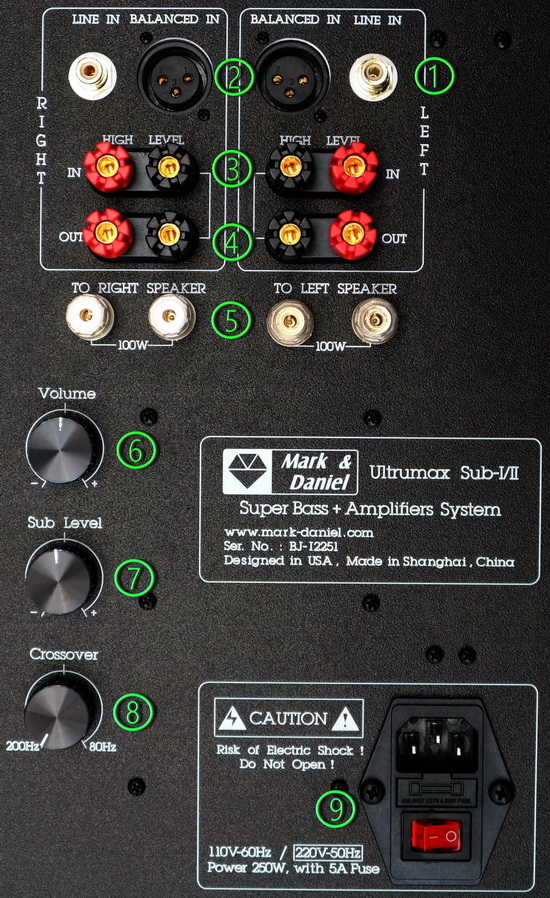

Ultrumax-Sub-I/IIa 电子模组的面板:





⑥ Volume:

主音量控制器,在应用 Ultrumax-Sub-IIa 音箱的情况下,可同时控制超重低音及 100W 相应左声道或右声道的输出;

这个音量控制器具有中点卡位功能;因此除非输入信号强度为不寻常的低落,否则正常使用情况下建议可将旋钮设定在 12点钟位置,用以保持较为精准的声道平衡输出。



⑦ Sub Level:

- 专用于控制 200Hz 以下的超重低音输出。



 Crossover:

- 控制 Ultrumax-Sub-IIa 音箱的超重低频频段响应,选择分频点可由 200Hz 至 80Hz

- 应用 Ultrumax-Sub-IIa 音箱与 马可丹尼 Ultrumax-U1a Ultrumax-U2a Ultrumax-M1 等喇叭匹配时,通常直接设定在 200Hz 位置(逆时针到底)的附近调整即可。



⑨ AC Input 交流电输入区块:

本区快包含了标准的三端交流电源插座,3A-5A (Ø5x20mm) 保险丝座,及电源开关三个装置共同构成;请注意适应 110V 或 220V 输入的标示与当地交流电压匹配,以免造成设备损坏。

* 注意:有高压电击危险!非授权检修工作人员请勿尝试打开本模板。



安装使用 Note:

根据经验,一般人在应用超低音喇叭的初始阶段多半倾向于调整至较高的重低音音量,尤其在用于欣赏AV影片时更加明显;然而正常播放 hi-fi 音乐时它的重低音并不需要如此夸张,绝大多数音响发烧友对于过于丰富肥大或不平衡的低频响应会强烈感受到再生音乐的不自然或不舒适。

不同的考量及设定因素都会影响再生音响系统的整体表现及平衡感;Ultrumax-Sub-IIa 与整体音响系统的搭配需要经过长期试听及仔细调教后才能达到最佳效果。 例如:音箱的具体摆设位置、仔细的 ⑦Sub Level 重低音量设置、⑧Crossover 分频点的精细调整等。

用户使用超低音喇叭的不同用途也会是另一项影响声音表现的考量因素;您的主要目的是为了用于常规聆听 hi-fi 音乐、经常性地做为背景音乐来播放、或是主要为了欣赏 AV 视听的震撼效果等,它们的最佳设定可能都有所差异。 因此我们建议用户可根据自己长期聆听经验而将 Ultrumax-Sub-IIa 面板控制器的不同的(时钟)位置记录下来;可以根据不同应用场景来设定不同的音量/分频点等参数,以便获得最适宜个人需要的再生声音效果。





 产品规范:

產品名稱:秦之大乐 Ultrumax-Sub-IIa 主动式重低音音箱

內建功率放大器:Class-D, 超低音 150Wx1,立体声 100Wx2

Line-level 輸入靈敏度: 500mV r.m.s. @ 10KΩ

Hi-Level 輸入靈敏度: 1V r.m.s. @ 10KΩ

低通濾波器控制範圍: 200Hz - 80Hz

频率响应: 33Hz – 200Hz

AC 電源輸入電壓: AC 110V 60Hz,220V 50Hz

待機靜態耗電量: ≤ 10 Watts

最大功率消耗: 250 Watts,连续

音箱材料: Compound Artificial Marble

标准箱體顏色: 幻影白: (Code: MD1011) + 黑色满天星:(Code: MD1423)

音箱整體尺寸(含基座及脚钉): W40 x D30 x H 80cm

每單元總重:34公斤 (75磅)

* 注:由于各国电源插座标准不同,本机的每套标准包装内未含AC电源线
