Lady-Shanghai

上海名媛

落地式扬声器





概说:

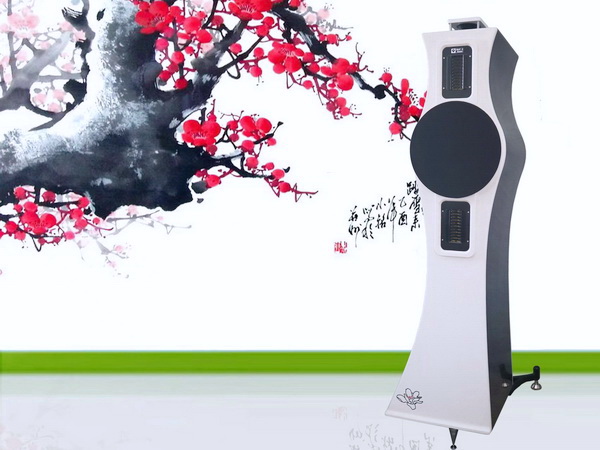

   新近开发完成的 Lady-Shanghai (上海名媛)大型落地扬声器,充分体现了 马克丹尼® 在其顶级 Fantasia (狂想曲) 系列中领先的音响再生理念及声学工程科技能力! 非同凡响的 Lady-Shanghai 声音系统,不但在结构及造型上领先于潮流,它本身更拥有高度的声音再生解析能力、真实的临场感、以及强大的动态输出;这款经过精密设计及优化调校、以纯手工精心打造的 上海名媛 落地式扬声器,无论就其卓越的音响性能表现、音质音场丰满度、系统整合度、独具特色造型等综合性价比指标来评估,她都远非市面诸多旗舰级对手们所堪与比拟!





   大型落地的 Lady-Shanghai 基于证实符合最佳声学原理的 两音路 + 全向超高音 基础结构的完美系统设计,具有低达 600Hz 的宽频带两音路分频点以及超低的 FMD (频率调制失真)指数,得以确保真实纯净、完全无染色的天籁级再生音质及宏大完整的精准音乐舞台。 作为 Mark & Daniel 获得高度评价的 Fantasia 狂想曲系列中的最优化高端旗舰机种,拥有近一米六身高的全尺寸 Lady-Shanghai 高端落地式扬声器 采用了 马克丹尼 多年积累的纯手工人造石技艺所精心打造的拟人化造型;在音箱的正面安装了具有专利(注:已过效期)SX超强动态性能的十寸低音单体及位于背面的八寸低音驱动单体各一只、面板上镶嵌了两只对称排列的大型 DM-9b AMT宽频驱动器,在音箱的顶部则集成安装了一只 AMT超高音单元并盖上了冠状的 360 度人造石全向扩散器。

*FMD: http://mark-daniel.com/index_cn.asp?ID=18&table=Phylosophy

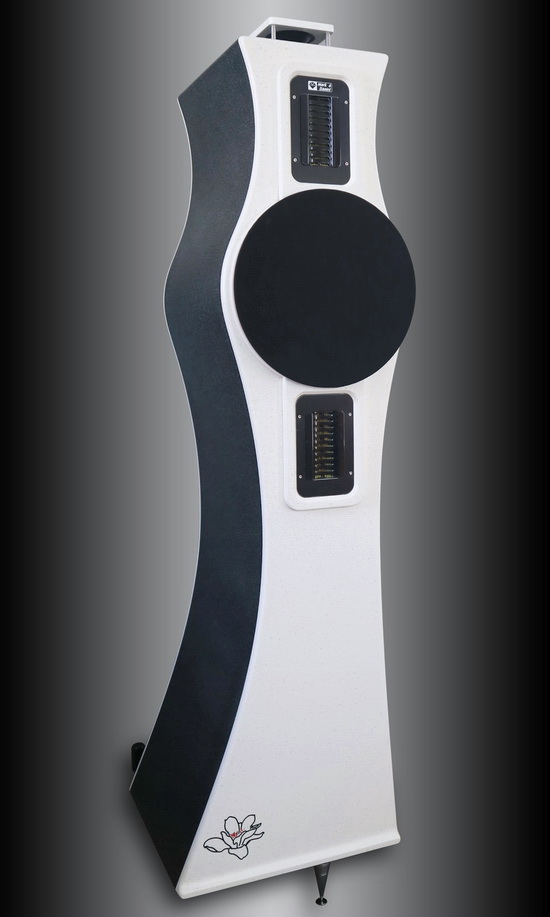

   Lady-Shanghai 音箱面板的布局采用了修改型 D’Appolito 镜像阵列;不同于传统 中低音-高音-中低音 (WTW) 单元的排列方法,M&D 依据其驱动器的独特性而改进成为了 宽带中高音-低音-宽带中高音(TWT)阵列;马克丹尼 为了进一步延展其重低频下限,也特别开发应用了适用于中大型箱体喇叭严苛需要的超级 SX低音驱动单元。



   为达到最理想声学再生特性,众所周知,马克丹尼 是全球唯一采用了珍贵 CAM 人造大理石来制作其全线产品的扬声器生产商;以繁复手工所精心打造的 Lady-Shanghai音箱重达 81公斤,不但沉重坚实并仔细考虑到所有结构细节、其复杂的箱体设计及修饰面营造出了深具时尚感的外观造型。 旗舰级 上海名媛 扬声器的整体设计已脱离传统窠臼,成为了一套真正的技艺珍品!

*CAM: http://mark-daniel.com/index_cn.asp?ID=9&table=faq



超强冲程的SX低音驱动单元

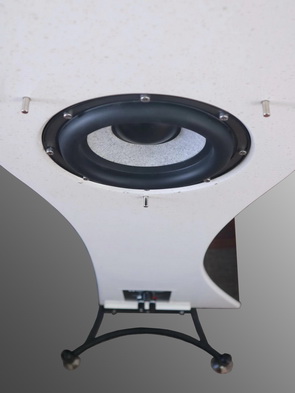

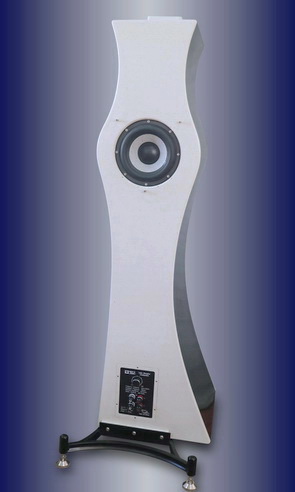

   现今的落地式音箱厂家经常采用了多只的低音单元以共同产生足够的低频声压来应付处于中大型听音室的强大动态重播需要,但由于箱体本身容积不足以及所使用的低音喇叭本身冲程特性等诸多限制因素,却难以达成在重低音部(40Hz以下)的真实沉潜音域要求,因而必须考虑配备额外的超低音喇叭来进行补偿,非但增加了成本 也造成了系统在 低频点衔接上 以及 重低音反应速度不及时 等诸多难题;马克丹尼 一向专注于超强能力低音驱动器的研发工作,顶级的 Lady-Shanghai 落地音箱设计采用了前面板 十寸的 SX10a-1.2及背板 八寸的 SX8.0q-1.4 特殊结合的双低音驱动单元系统,非但可以共同再生出惊人而纯正真实的重低音响度,而且利用两只不同尺寸驱动器在延伸至最低频段具有略微不同的阻尼特性,从而可获得更佳的综合Q值重低音频响延伸及动态反应。



lady-16-3m.jpg  lady-27-2m.jpg

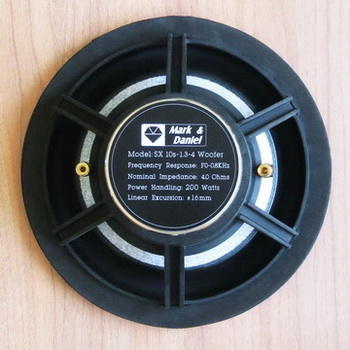

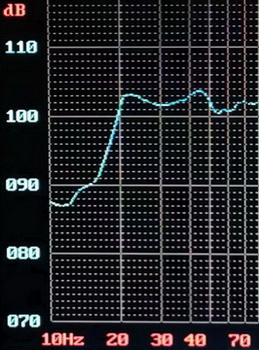

   运用 M&D 独特的 SX超线性冲程 (Super Xmax) 及 量化磁路调校(QMA)技术,搭配巨量且昂贵的 NdFeBd (钕铁硼)磁铁,马克丹尼 特别为 狂想曲系列喇叭所精心开发匹配的 SX10a-1.2 十寸超级低音驱动器拥有了高达 ±16 mm (1.3”) 的超线性冲程能力、以及 SX8.0q-1.4 八寸超级低音驱动器更拥有了 ±15 mm (1.2”) 的惊人超线性冲程,得以协同再生出巨大的无失真低频声压。 两只低频驱动器与 Lady-Shanghai 的箱体设计搭配结合,经过精密调校的极低频段可以自然延伸至低达人耳听闻极限的 20Hz范围,而完全不必借助于额外的内置功率放大器或均衡器这些(非自然性的)电子补偿手段;这项成就,对于任何纯粹的无源扬声器系统而言,都是一项极其严苛的挑战!

*SXhttp://www.mark-daniel.com/index_cn.asp?BigID=9&table=dr

*QMA: http://mark-daniel.com/index_cn.asp?ID=21&table=faq


lady-03-1m.jpg lady-04m.jpg




Dreams AMT 宽带驱动器及优异相位阵列

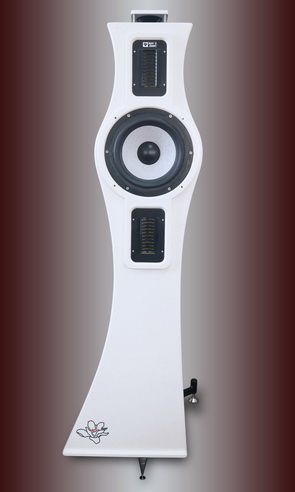

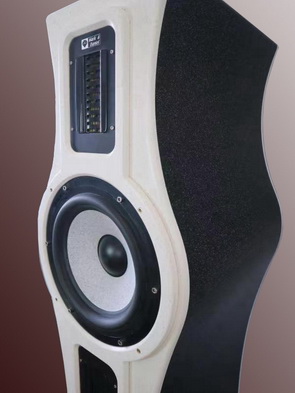

   除了傲视群雄的低音单元,以 D’Appolito 反向阵列分别安置于十寸低音单元的上/下两只、由  马克丹尼 领先全球、配对选择的 DM-9b Dreams AMT 宽频带空气动力驱能器,更是 Lady-Shanghai 音乐再生时达到空前纯净声音要求的致命武器!





   Mark & Daniel 在超薄轻质且耐温超过200度的 Kapton 工程基材上,开发铺设的、较传统 1” 半球式高音喇叭达近50倍的折叠式超大型铝丝带振膜所构成的 DM-9b 款 AMTAir Motion Transformer空气动力 宽带驱动器,可较传统音盆有5倍高速地音乐瞬时响应 且真实地再生达到 个八度倍频音程、由 600Hz  20KHz 频段范围的完美宽带中高音表现;由两只特制的 DM-9b Dreams AMT 驱动器及居中的一只 10” SX 强力低音喇叭,是按照 D’Appolito 3/2 几何法反向地镶嵌排列在音箱面板上的;用以确保各驱动单元之间在听音时具有最佳的相位衔接及良好的响应扩散角度,保证了上海名媛 拥有无与伦比的声音透明度和音乐细节解析力。

*Essence of true hi-fi: http://mark-daniel.com/index_cn.asp?ID=16&table=Phylosophy

*Dreams AMT: http://mark-daniel.com/index_cn.asp?BigID=8&table=dr


独特造型的 Lady-Shanghai 音箱

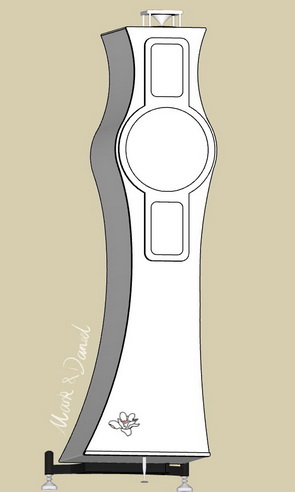

   基于 后印象派(Post-Impressionism)所构思研发的东方仕女拟态箱体,上海名媛 扬声器采用了以 CAM珍贵人造大理石所打造的箱体,展现出了她的独特艺术造型。 有关的音响驱动单元分别被妥善地安装在这箱体的适当位置上,用以获得最理想的声学再生特性;这只基于S曲线造型及非对称形体的特殊箱体,可有效地改善面板上的音响绕射特性、抑制中低频频段产生的箱体共振、以及不良频响等现象。



lady-05m.jpg lady-06m.jpg



   利用两只不同尺寸的低音喇叭装设于 Lady-Shanghai 音箱前后方向,得以在整个低频段的 振幅(可发出极大的不失真低频音压)、频率(系统自然滚落低达 20Hz)、及 控制力(音盆全振动行程保有良好的 Q )这三项最重要的低频响应评估参数上,同时达到了优异的再生性能条件。 实际聆听时Lady-Shanghai 再生的低音纯净、具良好弹性劲度、极大动态响应且可沉潜至人耳极限;足以跟任何最优秀的多音路/多喇叭的复杂系统比拟。



lady-10-2m.jpg lady-11-2m.jpg


    上海名媛 的整个箱体被设计提升至离地 10公分的高度,不但为安置于音箱底部的大号低音反射孔提供了足够的呼吸空间,这个特别的摆放设计更有利于清晰结实、高劲度质量的重低音能够被最有效地传导至整个听音室,降低不良驻波的产生。



Omni-Harmonizer 全向超高音

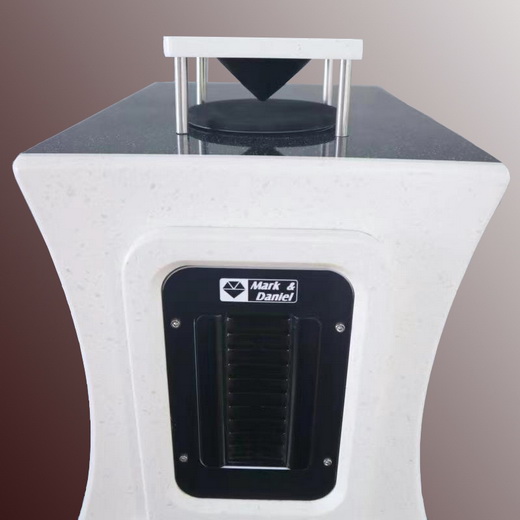

   一个冠状的 人造石锥体扩散器 + DM-6 AMT高音单元、可对 7KHz  32KHz 谐波范围产生响应的超高音组合件,被妥善地安置在 Lady-Shanghai 音箱的顶部平台上;它具有 360 度全方位辐射特性的超高音应用,已被证明可有效地再生出一个鲜活的高频聆听音场,对重塑音乐舞台临场感具有极大帮助!





   超高音的内部配线与 DM-9 AMT 中高音配线(并接)共享了同一组的(HF)喇叭端子;超高音的输出级串有一个 -6dB 至 0dB 的无级调整旋钮,可供使用者依据其听音环境的活泼程度仔细地调校出最佳的临场感。 上海名媛 的超高音组合,除了搭配不同花色人造石,在功能及使用上都与 马克丹尼 著名的标准款 Omni-Harmonizer 产品相同。

*Omni-Harmonizer: http://mark-daniel.com/index_cn.asp?ProID=74&table=pr



* 附注:如何妥善安装锥体扩散器

-拿起人造石扩散器,利用六角扳手将四只顶螺丝旋松 让不锈钢的螺柱略微松动


omni-41m.jpg omni-42m.jpg

-将扩散器的四只不锈钢螺柱妥善地插入人造石孔位中

-一手压着扩散器,然后使用六角扳手逐一将顶板上的四只螺钉锁紧即可

omni-43m.jpg  Omni-44m.jpg





Lady-Shanghai专用分音器

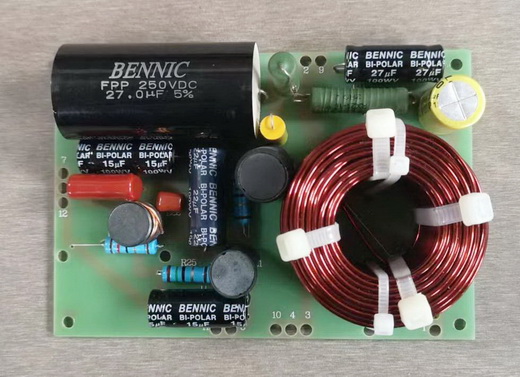

   上海名媛 的专用分音器依据个驱动单元特性采用了最单纯的两音路 6dB/oct + 混合分频电路;为了做到与驱动单元之间的最佳匹配,应用了数十只的被动元件对分频器电路进行了仔细调校,在关键部位上也采用了如大型空心电感线圈及昂贵的音响级 FPP (具有0.06% 超低散佚因素) 耦合电容等发烧级组件,以确保达到 马克丹尼 对于声音透明纯净的质量要求。





   分音器组件/线路板被妥善地安置在 Lady-Shanghai 背面箱体下方的一个独立的气密箱室之内直接与喇叭端子连接;因此所有的分音器组件与源于音响驱动器所制造的声压环境被有效地隔离开来,从而避免了传统分音器与喇叭处在同一箱体内所可能发生的 microphonics (微音扩大)及电磁互扰现象。



功率放大器匹配需求

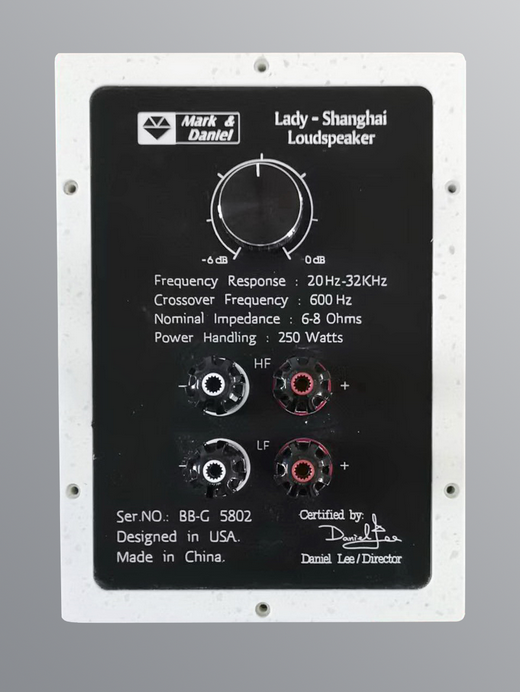

   两对高质量的德国 WBT® 喇叭端子被安装在分音器盒的面板上,提供与功率放大器之间的双线 bi-wire 连接用途(LF端子为低音部输入,HF端子为 600Hz以上的中高音部及超高音输入)。 使用 100W-250W(@8欧姆) 的高电流优质功率放大器并配合一条 bi-wire 专用喇叭线、或配备两对的标准喇叭线来推动 Lady-Shanghai 扬声器是本系统的最低配置要求;马克丹尼 建议的理想配置,构建一套各 100W以上的 bi-amp(双功放)驱动系统则更可彰显出 上海名媛 所能充分发挥的最佳音质及舞台表现。

*Bi-amp system: http://mark-daniel.com/index_cn.asp?ID=18&table=faq






喇叭系统的安装及摆设



   当 Lady-Shanghai系统被送抵客户时,首先应将音箱的一组后置脚架安装固定,并取出一支备用的临时性脚钉锁入音箱的前钉脚孔位,目的是为了方便客户比较容易地移动这只沉重的箱体,对于调整扬声器的定位工作会很有帮助;一旦扬声器在室内的最佳摆放位置已经确定了,则取出包装箱内所附的另一支大型脚钉(以扳手)予以更换,并调整出最佳的系统仰角。



lady-12-2m.jpg lady-13-3m.jpg


   音箱的后置脚架(包含两脚)及前脚钉的高度都是可以依据使用者需要来进行调整的;一般情况下,前脚钉离地保持 10公分左右,且建议将 上海名媛 音箱调整成为略为上仰后倾的状态,这样不但摆设更加稳固,同时也有助于听音效果。



产品生产及订购



   由于制作工艺要求度极高,拥有设计师 Daniel Lee签名的 Lady-Shanghai 仅接受订制生产方式;在客户订单确认后的标准生产期为 120天,以确保 上海名媛 扬声器系统 符合 马克丹尼 所制定的各项标准及达到其声音质量要求。


lady-20-1m.jpg lady-26-1m.jpg



产品规范

产品名称:  Lady-Shanghai 落地式扬声器

标准箱体颜色: 幻影白(MD1011) + 满天星(MD1423)

       * 其他特殊顔色:請向經銷商查詢訂制

系统频率响应: 20Hz-32KHz

两音路分频点: 600Hz

系统标称阻抗: 6-8 Ohms

系统平均效率: 86dB/2.83V/1m

系统承载功率: 250 Watts

箱体材料: CAM人造石

音箱尺寸: 宽42.0 x深40.0x高146 公分

总体外观尺寸: 宽50.5 x深57.5x高156公分

系统全重 (每套): 81公斤 (178磅)
