Aragorn Sound System



         “ 偶爾地,由於特殊卓越的品質,僅有少數的產品會值得我們投入全面的試聽及驗證;Aragorn (亞拉崗) 正是這樣的一個典型範例,而且可以讓人到達震驚的程度… 我們擁有的展廳極大(整個空間約達300立方米),竟然成為了這對 “腳座固定式(standmount)“ 揚聲器的完美匹配,於試音室內真實地測量到了28Hz, -3dB 的超低頻響應,難以置信!



我們認為,Aragorn 是這個試聽室存在的十年以來,堪稱最佳的 4 至 5 對喇叭之一;但其它的產品都遠較 亞拉崗 昂貴得多。Aragorn 已成為我們檢驗其它設備的完美工具。



- Arild Berget, Norway -

www.hifi-guiden.no





         馬克丹尼® 開發的 Aragorn+ (亞拉崗)揚聲器,始發於領先的設計理念,終於完成品所表現出的頂級再生表現,可能是迄今所製造出的最強大動態輸出能力、且最具多樣組合運用性的一套鑑聽級、以書架式音箱為基礎的聲音再生系統。









一套完整的 Aragorn+ 聲音系統,是由三件各具不同特性和用途的裝備所共同組合而成的:



- Aragorn-Monitor+ 書架式鑑聽揚聲器

- Omni-Harmonizer 全向超高音

- Bass-Extender 低音延伸腳座



上述的 Omni-Harmonizer Bass-Extender 兩項裝置都是屬於Aragorn+ 聲音系統中的選用配備。



Aragorn-Monitor+ 鑑聽揚聲器僅作為書架音箱使用時,由於其優異的音質再生和卓越的系統特性,如其高暫態響應、精準的音樂解析力、低音染和絕佳的空間定位性能、超強的SPL音壓輸出和動態再生力等,都足以達成專業鑑聽級揚聲器所有要求的嚴苛指標。



當音響玩家選擇 Aragorn+ 做為聆聽室內的主聲道用途時,可以依據自身需要,選用增加 Omni-Harmonizer 全向超高音 或 Bass-Extender 低音延伸腳座 等配備,可以對主聲道系統的極高頻段和極低頻段,提供了更進一步地改善。


Aragorn-Monitor+

(亞拉崗-鑑聽揚聲器)





          Aragorn-Monitor 加值型(+) 高端系列, 是一套兩音路、700Hz低分頻設計的書架式鑑聽級揚聲器;此外,它的內部還具有與其他兩項選用配備 (Omni-HarmonizerBass-Extender) 共同結合的多項特別設計,以搭配成為一套完整的 Aragorn+ 聲音再生系統。



一隻由 Mark & Daniel® 所獨家開發,應用超薄音膜技藝所研製並精選配對的 DM-1a 型 Dreams寬頻驅動器,被用來負責由 700Hz至25KHz、涵蓋了最重要的顯性中頻段(800-4KHz) 和整個高頻段的再生工作。 Dreams 寬頻驅動器的優異特性,確保了此一鑑聽級系統的高動態再生能力、低 FMD(頻率互調失真)污染、和真實完美的聲音重現特性;在 Dreams 驅動單元的工作頻段之內,沒有不必要的互擾、沒有相位偏移或延遲、無須外加任何 LC補償元件,達到了近乎完美的高傳真特性要求。



自 700Hz 以下,低達 36Hz(F3值) 的中低頻段,特別選用了由 馬克丹尼®以專利 SX+QMA 科技所研發出的傑出八吋單元,擁有 Xmax 值 高達±18mm (1.4”),是僅見的強大超線性衝程中低頻驅動器,確保了無以倫比的動態再生勁度;即使在極高的操作音壓要求下,仍能保持很低的低頻失真和優異的系統Q值控制力。



整個無縫箱體,採用了完全以手工打造的珍貴人造大理石所構建而成,結構極其強固和厚重 (每只重達26公斤),才能妥善處理由此強力八吋驅動器所產生的巨大內部音壓;Aragorn-Monitor+ 箱體的製作工藝極為複雜且具有個性化的設計造型,用來有效消除由兩只驅動單元沿著箱體邊緣所產生的繞射效應。







Aragorn-Monitor+ 的整體尺寸為 高42.0 x寬26.6 x深35.0 公分,一對僅約中型尺寸的書架式揚聲器,但在總體性能和聲場規模上卻可與絕大多數的落地式音箱媲美,而其自然透明的聲音表現則更加勝出。 Aragorn-Monitor+ 的系統平均效率為 85dB/2.83V/1m,阻抗曲線顯示額定阻抗值較低,為3.2歐姆,但阻抗特性極為平坦 (由 100Hz至20KHz頻段,達到了-0/+1歐姆 的極優異平整度),對功放系統的操作穩定度有著很大幫助。 建議配用不低於 150瓦 的低阻抗高電流驅動型功率放大器,才能充分發揮這對揚聲器的優異性能。

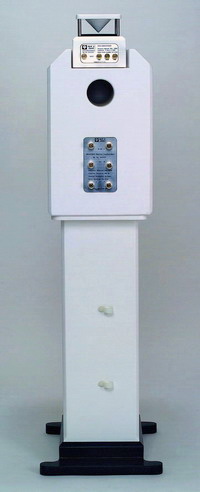

喇叭線採用 bi-wire 連接方式是必然的要求。在 Aragorn-Monitor+ 的背板配備了三對的大型音箱端子,底下一對 (LF)端子 供中低頻八吋單元連接使用;中間的一對 (MF+HF) 是中高頻與 Dreams 寬頻驅動器 連接用;最上一對端子,在內部是與中間端子併接的,當配備了 Omni-Harmonizer 全向超高音時,可供兩裝置間的連接使用。






Aragorn-Monitor+ 揚聲器的頂部具有特別的凹槽設計,當選配了 Omni-Harmonizer 全向超高音時,可很美觀穩固地將它置放在槽內。

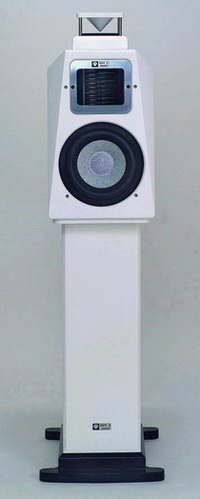

Aragorn-Monitor+ 的底部,當作為書架揚聲器用途時,有一片厚重的 CAM 蓋板鎖定在箱體上。 當選配了 Bass-Extender 低音延伸腳座時,則須將蓋板取下,讓兩項裝置貫通後並以尼龍螺絲鎖定並保持氣密;如此,一對原為書架式的鑑聽揚聲器,就轉變 成為了一套具有更佳低頻延展能力的落地式音箱系統



產品款式:            Aragorn-Monitot+ 書架揚聲器

頻率響應:           36Hz-25KHz

兩音路分頻點:   700Hz

額定阻抗:           3-6 Ohms

系統平均效率:   85 dB/2.83V/1m

功率承受力:       ≧ 150 Watts per channel

音箱材料:           CAM人造大理石

音箱尺寸:          高42.0 x寬26.6  x深34.8 cm

重量(每只):        26 Kg (57 lb)


Bass-Extender

(低音延伸腳座)



Bass-extender 低音延伸腳座,是一項選用配備;對 Aragorn系統提供了兩項主要的功能:





♥  可作為 Aragorn-Monitor+ 書架揚聲器的穩固腳座使用;



可與 Aragorn-Monitor+ 緊密結合,將書架式箱體轉換成為落地式音箱,有效延展了系統的低頻響應。



此一強固厚重的 Bass-Extender單元 也是採用珍貴的人造大理石所打造而成,每只腳座的重達 25 公斤。當選用了 Bass-Extender 裝置後,應先將 Aragorn-Monitor+ 底部的蓋板卸下,在 Bass-Extender 檯面安裝上矽膠氣密環,將兩單元對準接合並鎖定後;原先的書架式揚聲器即可轉變成了落地式音箱! (詳請參閱 M&D 系統說明書,安裝使用說明,第12項)



原先書架式揚聲器的 36Hz 低頻點,在改裝成為落地式之後,可被進一步延展至 28Hz 的極低頻段,達到了最佳的重低音延展控制要求。







Simplicity is the best” (單純化才能趨近完美),一向是馬克丹尼® 所追求的設計哲學。 Aragorn 所採用的被動式低音延展架構,可能是一種最為經濟有效的系統改進方案;沒有複雜的超低頻分音器需要、不必增加昂貴的主動式功放設備、更毋須進行複雜的超低頻結合調試,而最重要的,它不會對已調整達於最佳工作狀態的既有揚聲器系統,產生任何不良影響。 然而,這種被動式低音延展模式,並不能適用於絕大多數的書架型揚聲器系統;原因在於,傳統低音單元的線性衝程 (Xmax) 能力有限,是不足以應付低音延展需要的。



Aragorn 聲音再生系統為例,欲將 36Hz 的 F3系統低頻值進一步延伸至 28Hz 時,在維持相同輸出音壓條件下,其低音驅動器必須要增加 65% 的額外線性衝程能力;這對於絕大多數的低音單元言,是完全做不到的嚴苛要求。



現今以傳統方式製作、堪稱優秀的8吋低音單元,典型的 Xmax (線性衝程) 大約只做到 ±3.5mm 至 ±5.0mm間;如果希望將系統F3低頻繼續向下延伸,則輸入稍強的低頻驅動電流之時,就有可能迫使音盆產生超量移動,進入到非線性的工作狀態中,造成了嚴重失真。 唯有如 M&D® 的SX-8.0驅動器,擁有高達±15mm 超線性衝程,其輸出比起傳統單元可高達 7dB-10dB (即5-10倍的音響功率)的驚人能力,才能在達成延展深度低頻的同時,仍然確保了強大的低音動態餘裕度,和極優異的系統Q值控制力。



產品款式:           Bass-Extender低音延伸腳座

頻率響應:           28Hz-22KHz/系統接合時

音箱材料:           CAM人造大理石

音箱尺寸:           高70.0 x寬32.0 x深41.0 cm

重量(每只):         25 Kg (55 lb)








Omni-Harmonizer

(全向超高音)



購買 Omni-Harmonizer 不該僅僅被認為是添置一項 980 美元的設備;它應該被視為對您的音響系統,用來有效強化中央舞臺效果的一次性投資。

- Ron Nagle -

The Audiophile Voice, Vol 13, Issue 1

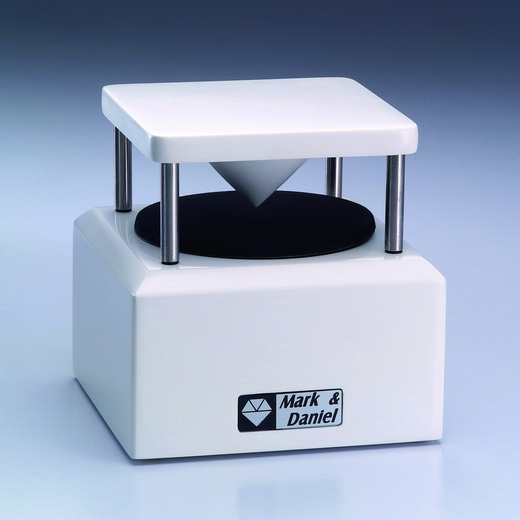

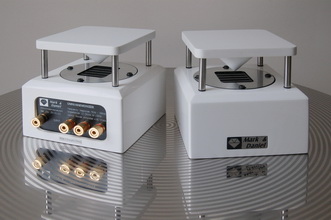

        Omni-Harmonizer 全向超高音,是一項能夠與原有揚聲器系統共接、特別設計響應於 7KHz  至 35KHz 高頻諧波段的全方向性超高頻輔助型裝置。 Omni-Harmonizer 是一項獨立性的選配裝置,因此也可以適用在所有的 M&D 揚聲器上使用,或與其他廠牌的揚聲器系統嘗試搭配。



Omni-Harmonizer 全向超高音,並不是設計做為傳統高音喇叭、或是補償系統原有高音不足的用途,否則反而可能產生系統高頻響應扭曲(過強)情形;Omni-Harmonizer 的設計目的,在於利用其 360˚全向輻射特性,透過聆聽室空間進行充分反射,而使得聽者不再只限於聽到由喇叭單元發出來的直接高頻,可適度增加高頻泛音的間接反射比例,從而營造出更加鮮活的高頻空間感的一項輔助裝置。


在已知樂器中,極少能有基頻音域超過 4KHz以上的;由 M&D® 採用 Dreams 科技所研發的超高音驅動器,設計僅針對樂器的高頻諧波段產生響應,由 7KHz直達 35KHz,可在不影響正常聽音定位情況下,豐富了聆聽音樂時在極高頻段的空間鳴響感覺。

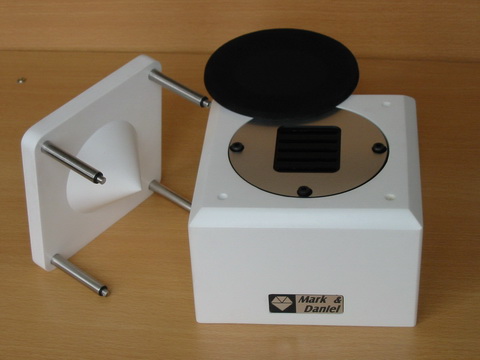

較傳統高音具有更高承受功率、更低 FMD 失真的 DM-2a 超高音驅動器,被朝上安裝於 Omni-Harmonizer 的基座上;一隻以人造大理石打磨的圓錐音響擴散器,則被朝下置放於單元頂部以提供 360˚全向輻射至整個聆聽空間,達到增加空間反射比例的原始設計目的。

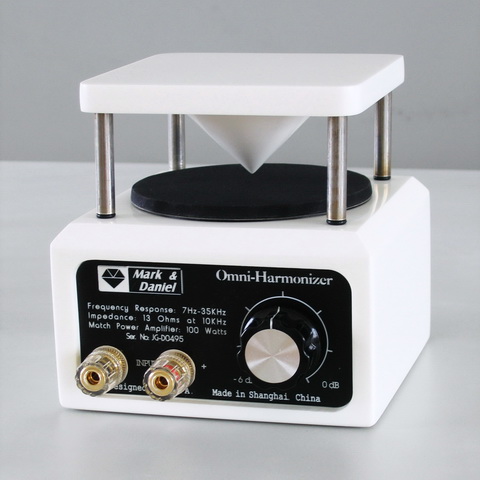

由於並不是做為高音單元使用,Omni-Harmonizer 的輸出音平必須妥善節制在平衡範圍之內;其輸出音壓的設定,與接用揚聲器的靈敏度及室內空間特性有關,因此必須透過實際試聽來決定。新款的 Omni-Harmonizer 的背板上,採用了 25W高功率衰減器以取代了原先設有三組(0dB, -2.5dB, -5dB) 選擇端子的設計,以便提供更精細簡單的聲音微調。





不同靈敏度的端子內,各有內置的 R-C 網路,使用了頂級的 XPP電容器 與 DM-2a 超高音單元串接;因此,單元對系統產生的併接阻抗值與靈敏度選擇位置有關,當選用較低靈敏度檔位時,同時可相對減輕對功率放大器的併接負載。





雖然 Omni-Harmonizer 原始的設計是提供 Aragorn 系統中使用;它也能被用來搭配其他款的 M&D 揚聲器,或是任何其它品牌輸出效率在 82dB 至 92dB 之間的揚聲器系統,以有效改善高頻區段的音場擴散特性。





產品款式:            Omni-Harmonizer全向超高音

頻率響應:      7KHz-35KHz

額定阻抗:      ≥ 13 Ohms, @ 10KHz

系統平均效率:   88 dB/2.83V/1m (at 0dB setting)

輸出衰減器:     0dB to -6dB, 連續調整

音箱材料:       CAM人造大理石

音箱尺寸:       高13.8 x寬14.0  x深14.0 cm

重量(每只):     2.5 Kg (5.5 lb)
